升降式止回閥：結構、原理、特點與選型指南

一、核心結構與工作原理

升降式止回閥通過閥瓣沿閥體垂直中心線滑動實現啟閉，其核心組件包括：

- 閥體：流道結構與截止閥類似，內部設導向套確保閥瓣垂直移動，材質多為鑄鋼、不銹鋼，適應高壓工況（公稱壓力1.6-32.0MPa）。

- 閥瓣：全金屬結構或鑲嵌橡膠墊/環，在介質壓力作用下上升開啟，倒流時在自重和介質壓力作用下下降關閉。

- 密封面：采用不銹鋼堆焊工藝，確保關閉時嚴密無泄漏，但流阻較大。

- 復位彈簧（可選）：輔助閥瓣快速關閉，適用于對關閉速度要求高的場景（如水泵出口）。

啟閉過程：

1. 開啟：正向流體壓力克服閥瓣自重及彈簧力（如有），推動閥瓣沿導向套上升，流體通過。

2. 關閉：壓力下降或倒流時，閥瓣在自重、彈簧力及逆流壓力作用下迅速下降，密合閥座，阻斷介質回流。

二、性能優勢與局限性

優勢：

1. 密封可靠：橡膠軟密封或金屬硬密封結構，確保高壓差工況下無泄漏，適用于制藥、食品等高純度流體管道。

2. 結構簡單：無旋轉部件，維護方便，壽命長。

3. 動作靈敏：閥瓣啟閉受介質壓力直接控制，響應迅速。

4. 安裝靈活：

- 直通式：適用于水平管道（DN≤50mm），如自來水、污水系統。

- 立式：適用于垂直管道，如高壓小口徑液壓系統。

局限性：

1. 流阻大：流體通道狹窄，壓力降高于旋啟式止回閥，不適用于大口徑、低流速場景。

2. 安裝方向敏感：垂直瓣式需水平安裝，水平瓣式需垂直安裝，否則可能導致閥瓣卡滯或密封失效。

3. 水錘風險：快速關閉可能引發水錘效應，需配備緩沖裝置或選用緩閉式結構。

三、典型應用場景

1. 高壓小口徑管道：如液壓系統、蒸汽管道，利用其密封可靠性和快速響應特性。

2. 水平管道系統：DN≤50mm的自來水、污水、油品管道，防止介質倒流。

3. 高純度流體管道：制藥、食品行業，橡膠軟密封結構避免金屬污染。

4. 水泵出口：保護泵及驅動電機反轉，配合復位彈簧實現快速關閉。

四、選型關鍵要素

1. 公稱通徑與壓力等級：

- 小口徑（DN≤50mm）優先選用升降式，大口徑（DN＞50mm）建議旋啟式。

- 壓力等級需與管道系統匹配（如PN16、PN25、PN40等）。

2. 介質特性：

- 適用介質：水、油品、蒸汽、高純度流體等。

- 避免含固體顆粒或高粘度介質，防止閥瓣卡滯或密封面磨損。

3. 溫度范圍：

- 常規型號適用溫度：-196℃至550℃，高溫工況需選用特殊材質（如不銹鋼、合金鋼）。

4. 連接方式：

- 支持焊接、法蘭及螺紋連接，需根據管道系統選擇。

5. 密封需求：

- 對內漏要求嚴格的工況（如極度危害介質），可選球形閥瓣或加裝復位彈簧。

- 低壓工況可采用橡膠軟密封增強密封性。

6. 水錘防護：

- 高壓差或長管道系統中，選用緩閉式升降止回閥或配備液壓緩沖裝置。

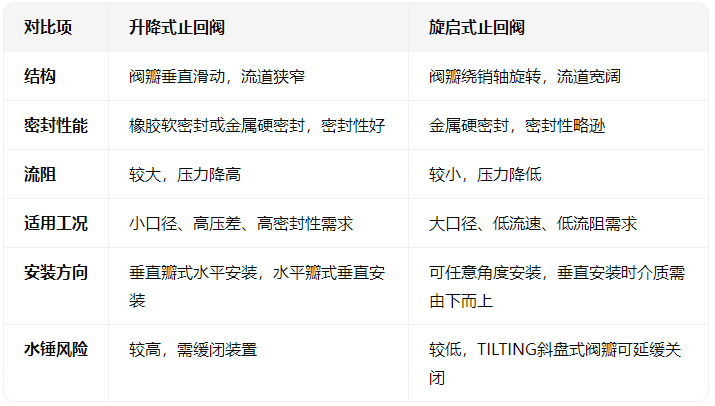

五、升降式止回閥與旋啟式止回閥的對比

六、安裝與維護注意事項

1. 安裝方向：

- 嚴格按閥體箭頭方向安裝，避免反向流動導致閥門失效。

- 垂直瓣式需水平安裝，水平瓣式需垂直安裝，防止閥瓣卡滯。

2. 管道支撐：

- 大型止回閥應獨立支撐，避免承受管道重量導致變形。

3. 避免直接連接：

- 對夾式止回閥與蝶閥之間應使用伸縮管，減少振動對閥門的損害。

4. 定期檢查：

- 檢查密封面磨損情況，及時更換橡膠密封圈或閥瓣。

- 清潔閥體內部，防止雜質堆積影響閥瓣啟閉。

5. 操作安全：

- 高溫高壓條件下，先釋放管道壓力再打開閥門，避免危險。

- 禁止在已安裝的止回閥上進行切割或焊接，防止損壞閥體。
